CNC krivljenje cevi s trnom
Mehanska obdelava. Zapletene oblike. Natančnost.

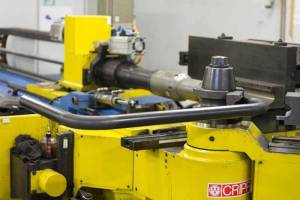

Krivljenje cevi je mehanski proces obdelave kovin. Ravno cev vstavimo v stroj ter jo s potiskom trna z enim ali več zavoji spravimo v želeno obliko. Ta postopek uporabljamo za oblikovanje zapletenih oblik cevi iz različnih vrst materialov. Na krivljenje cevi vpliva veliko dejavnikov, kot so na primer kakovost materiala, debelina stene, kakovost orodja ter maziva.

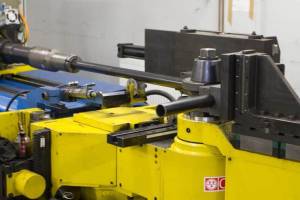

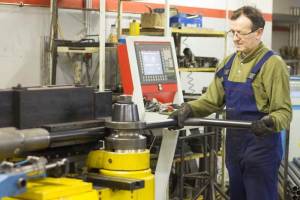

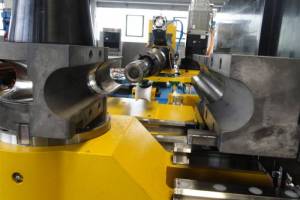

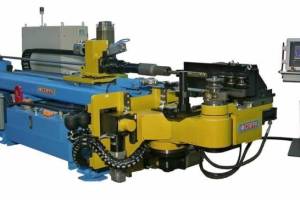

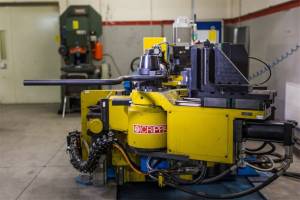

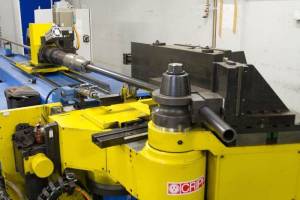

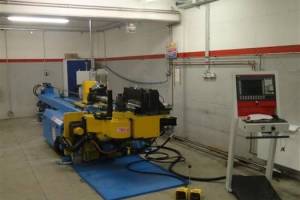

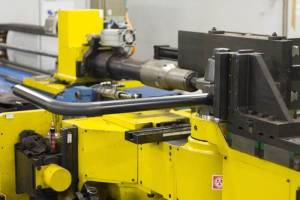

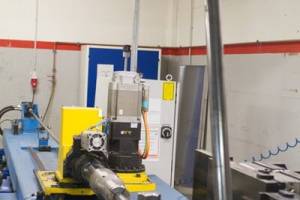

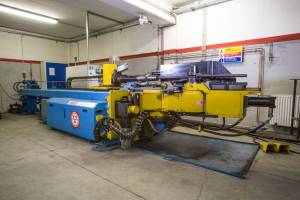

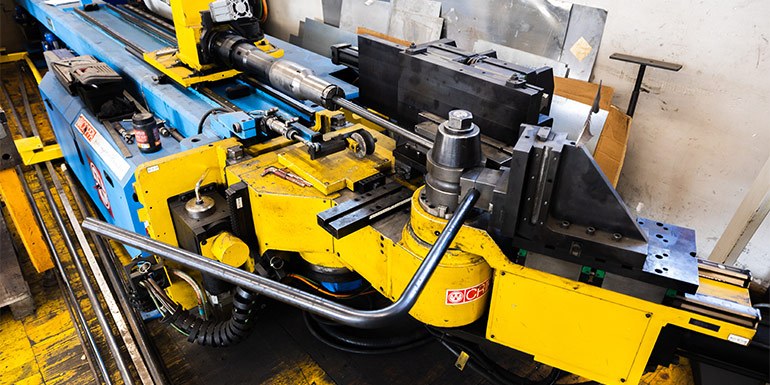

Za krivljenje cevi uporabljamo stroj Crippa Linear CA 563. Primeren je za uporabo tako v pohištveni in avtomobilski kot tudi letalski industriji. Stroj ima pet osi in je v celoti CNC krmiljen, poganjajo pa ga digitalni elektromotorji. Maksimalen premer krivljenja cevi je 60,3 mm, uporabna dolžina cevi pa 5500 mm. Stroj lahko krivi tudi izdelke, ki imajo variabilni kot, možno pa je tudi krivljenje v spiralo.
Video galerija

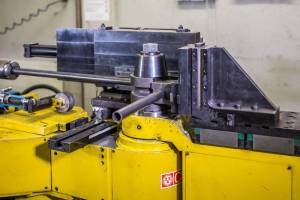

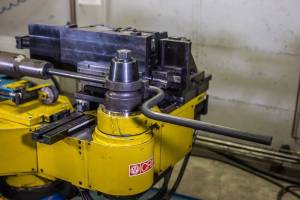

Krivljenje cevi s strojem Crippa Linear CA 563
Sodobna CNC naprava Crippa Linear CA 563 lahko ukrivi cev s premerom do 60,3 milimetrov.

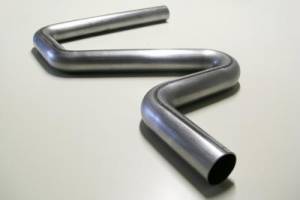

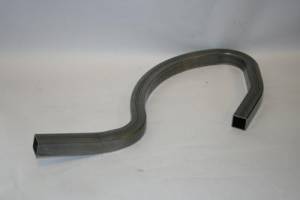

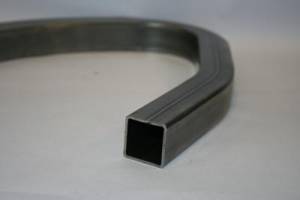

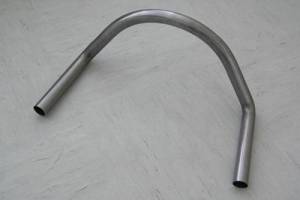

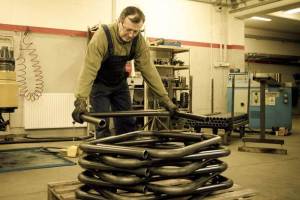

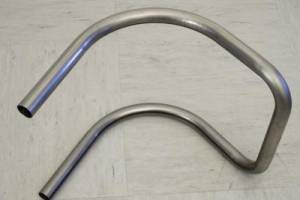

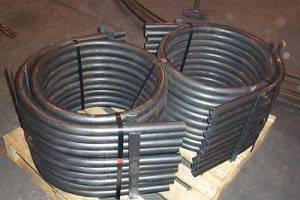

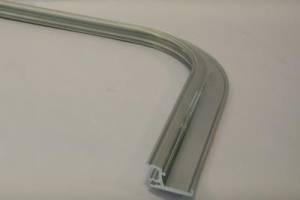

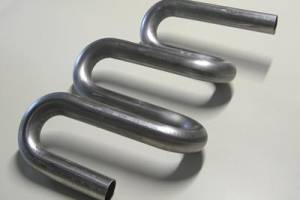

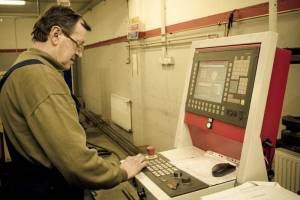

Galerija slik
Pogosta vprašanja
-
Katero napravo uporabljate za krivljenje cevi s trnom?Uporabljamo napravo Crippa Linear CA 563 priznanega italijanskega proizvajalca.
-
Ali se lahko pri krivljenju s trnom cev deformira?Da, v kolikor kvalieteta cevi ni primerna za krivljenje.
-
Cevi s kakšnimi premeri lahko krivite?Krivimo lahko cevi s premeri: ∅15 mm, ∅18 mm, ∅20 mm, ∅22 mm, ∅25 mm, ∅26,7 mm, ∅28 mm, ∅33,7 mm, ∅40 mm, ∅42,4 mm, ∅48,3 mm in ∅60,3 mm.
-
Katera je glavna prednost krivljenja cevi s trnom?Prednost krivljenja cevi s trnom je, da ne prihaja do sploščitve cevi.
-

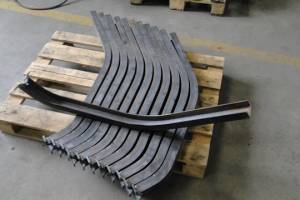

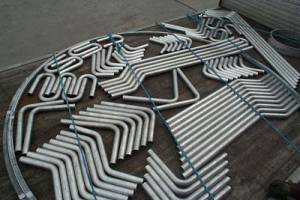

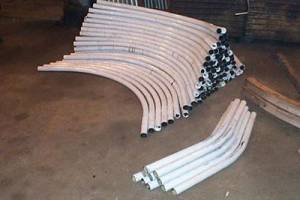

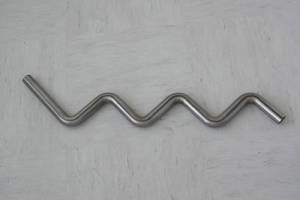

V kakšne oblike lahko krivite cevi?Cevi lahko krivimo v vse željene oblike, v kolikor so le-te v okviru dovoljenih radijev in razmakov med posameznimi radiji.
-
Koliko imate na vaših strojih možnost največjega premera krivljenja cevi?Naša tehnologija nam omogoča krivljenje cevi do maksimalnega premera ∅60,3 mm.
-
Ali se pri krivljenju cevi za različne premere cevi uporablja različna orodja?Za vsak premer cevi ter radij cevi se mora uporabiti drugo orodje.
-
Kolikšen je strošek posameznega orodja?Strošek posameznega orodja je med 1.000,00 in 1.500,00 EUR.
-
Kako dolge cevi lahko krivite?Uporabna dolžina cevi znaša 5500 mm.
-
Zakaj ne morete kriviti cevi, daljše od 5500 mm?Ker je dolžina trna omejena na 5500 mm.
-
Kakšne radije lahko krivite?Maksimalen radij krivljenja je 120 mm, je pa le-ta odvisen od premera cevi.
-
Ali lahko s trnom krivite tudi elipsaste cevi?Ne, s trnom elipsastih cevi ne moremo kriviti.
-
Ali lahko s trnom krivite tudi kvadratne cevi?Ne, s trnom kvadratnih cevi ne moremo kriviti.
-
Zakaj ne krivite vseh premerov cevi?Ker se mora za vsak premer cevi ter radij cevi uporabiti drugo orodje, v podjetju pa orodij za vse premere cevi nimamo.
-
Ali s trnom lahko krivite cevi v spiralo?Ne, s trnom cevi v spiralo ne moremo kriviti.
