Crippa Linear CA 563

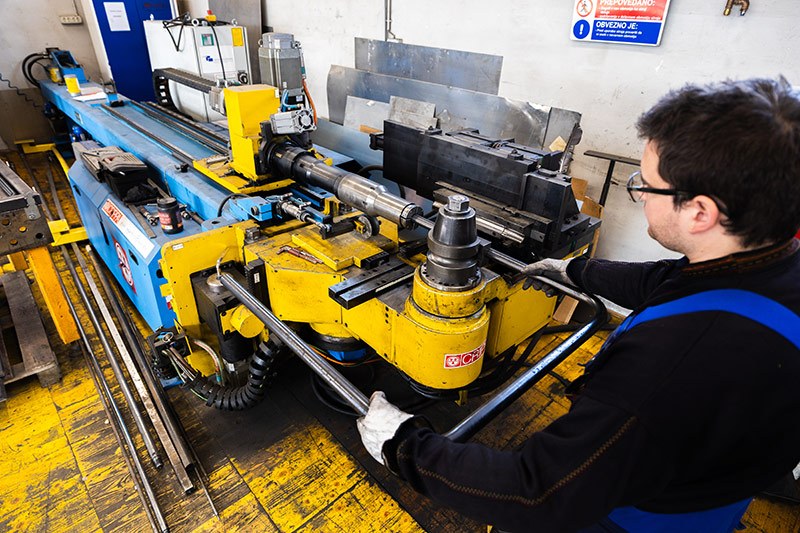

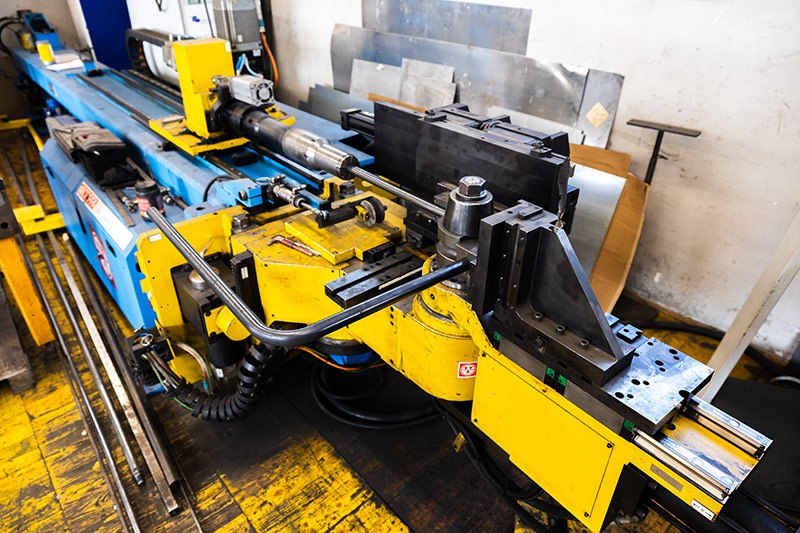

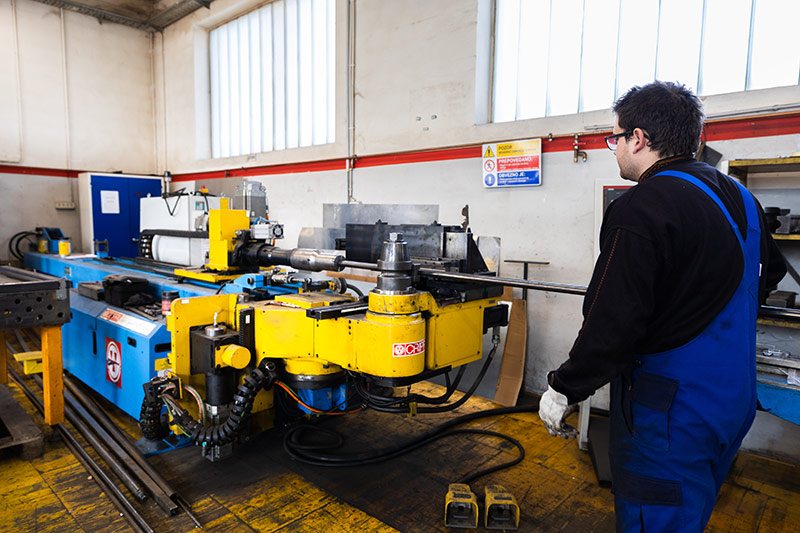

Za CNC krivljenje cevi uporabljamo stroj CRIPPA LINEAR CA 563. Stroj ima pet osi in je v celoti CNC krmiljen, poganjajo ga digitalni elektromotorji. Stroj lahko krivi tudi izdelke, ki imajo variabilni kot, možno pa je tudi krivljenje v spiralo.
| Tehnični podatki stroja | |
|---|---|
| Maksimalen premer cevi iz nerjavnega jekla | Ø60,3 mm |
| Maksimalen premer jeklene cevi | Ø60,3 mm |
| Maksimalen radij krivljenja | 250 mm |
| Uporabna dolžina cevi | 5500 mm |
| Maksimalen kot krivljenja | 180+ stopinj |
| Natančnost krivljenja, C os | +/- 0,01 stopinj |
| Natančnost premika, Y os | +/- 0,01 mm |
| Natančnost rotacije, B os | +/- 0,01 stopinj |
| Smer krivljenja | desna |
| Spisek orodij | |
|---|---|
| Ø15 mm x 1,5 mm – 2,5 mm | radij krivljenja 40 mm |
| Ø18 mm x 1,5 mm – 2,5 mm | radij krivljenja 35 mm |
| Ø20 mm x 1,5 mm – 2,5 mm | radij krivljenja 35 mm |
| Ø22 mm x 1,5 mm – 2,5 mm | radij krivljenja 50 mm |
| Ø25 mm x 1,5 mm – 2,5 mm | radij krivljenja 60 mm |
| Ø26,7 mm x 1,5 mm – 2,5 mm | radij krivljenja 65 mm |
| Ø28 mm x 1,5 mm – 2,5 mm | radij krivljenja 70 mm |
| Ø33,7 mm x 2 mm - 3 mm | radij krivljenja 80 mm |
| Ø40 mm x 2 mm – 3 mm | radij krivljenja 90 mm |
| Ø42,4 mm x 3 mm | radij krivljenja 90 mm |
| Ø48,3 mm x 2 mm - 3 mm | radij krivljenja 100 mm |
| Ø60,3 mm x 3 mm | radij krivljenja 90 in 120 mm |
